Récepteur PP

Mesure de la résistivité apparente et de la chargeabilité

Le Récepteur PP de GDD (modèles GRx8-32 et GRx2) est un instrument compact conçue spécifiquement pour être des plus performantes pour les levés de résistivité et de polarisation provoquée dans le domaine du temps pour l’exploration minière, l’exploration des eaux souterraines, l’investigation géotechnique et autres domaines connexes.

Acheter ou louer cet instrument

Une nouvelle façon efficace de collecter des données de résistivité 3D et de polarisation provoquée (PP) pour vos levés géophysiques au sol!

Instrumentation GDD est le seul fabricant canadien d'instrumentation géophysique à offrir sur le marché la possibilité d'acheter un tel système innovateur. Ce système PP 3D en développement se distinguera dans le monde de l'industrie géophysique en permettant d’effectuer le contrôle de la qualité et l'analyse (QA / QC) des données directement sur le terrain pour chacun des modèles de récepteur PP GDD tels que les GRx2 – 2 canaux, GRx8mini – 8 canaux et GRx8-32 – 8, 10, 16, 24 ou 32 canaux.

Caractéristiques

• Mesure la résistivité apparente et la chargeabilité selon la méthode électrique de polarisation provoquée dans le domaine du temps
• Configuration 2D et 3D : pôle-dipôle, dipôle-dipôle, pôle-pôle, Wenner, Gradient, Shlumberger et autres
• Affichage de la forme d’onde, de la résistivité de contact des électrodes, du bruit, de la tension primaire (Vp), des courbes de décharges PP, de la résistivité apparente et des valeurs de chargeabilité.
• Données en temps réel
• Transfert des données de l’ordinateur portatif à un ordinateur avec un câble USB
• Domaine d’application : exploration minière, exploration des eaux souterraines, investigation géotechnique et autres domaines connexes

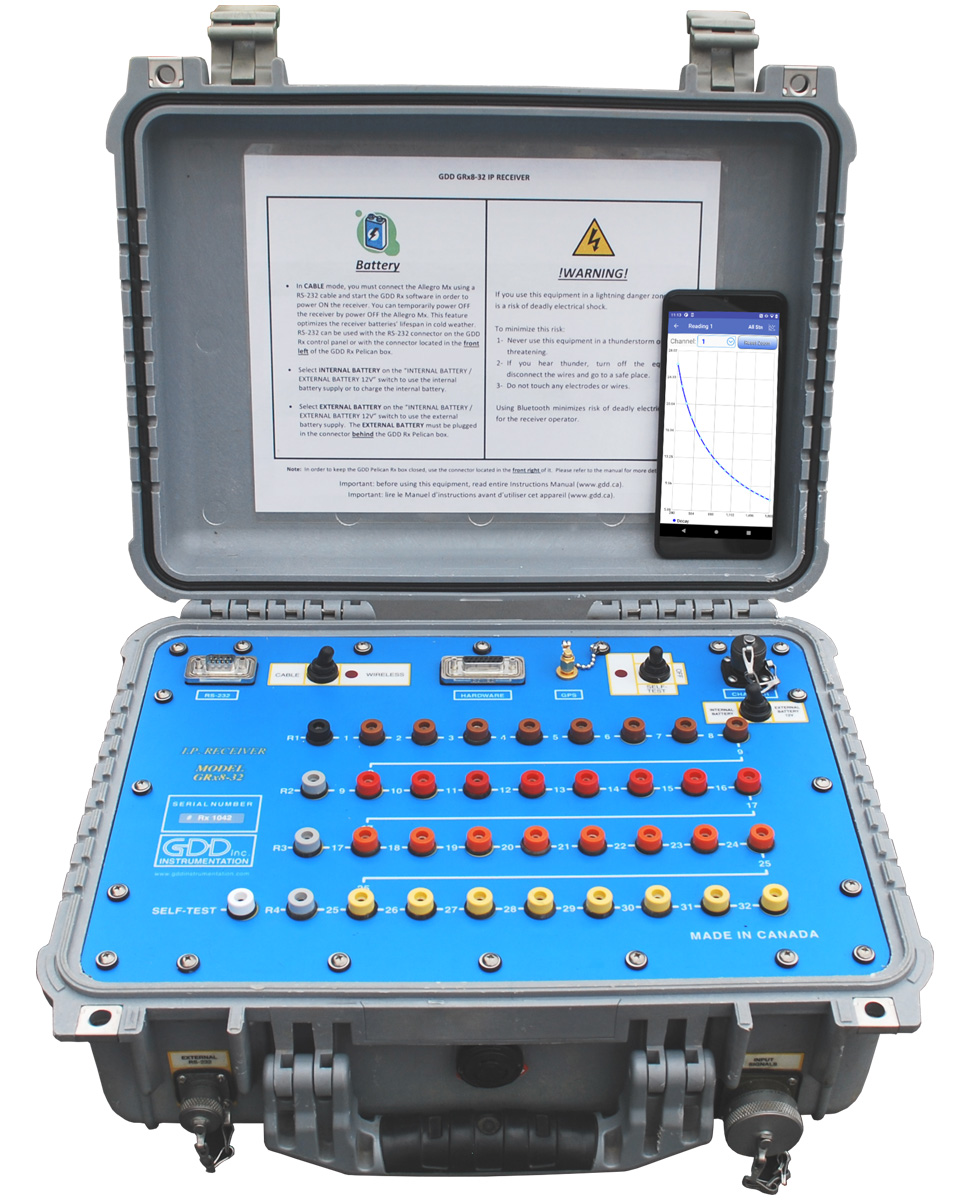

	Modèle GRx8-32 8-10-16-24-32 canaux	Modèle GRx8mini 8 canaux	Modèle GRx2 2 canaux
Spécifications – Récepteur PP
Poids total (incluant boîte de transport et accessoires)	23 kg	16,5 kg	7 kg
Poids du Récepteur PP	7 kg	3,1 kg	1,6 kg
Dimension total	68 x 40 x 24 cm	53 x 38 x 21 cm	49 x 18 x 39 cm
Température d’opération	-40° C à +60° C (-40° F à +140° F)
Nombre de dipôle	Mesure jusqu’à 32 dipôles simultanément	Mesure jusqu’à 8 dipôle simultanément	Mesure jusqu’à 2 dipôle simultanément
Types de levés	Levés 1D, 2D et 3D Exemples : 4 lignes X 8 canaux 2 lignes X 16 canaux 1 ligne X 32 canaux	Levés 1D, 2D et 3D Exemples : 2 lignes X 4 canaux 1 ligne X 8 canaux	Levés 1D et 2D
Ajustement	Synchronisation automatique, compensation automatique de la dérive, ajustement et calibration du gain
ACDs	24-bit
Gain	De 1 à 1 000 000 000 (109)
Synchronisation	Resynchronisation automatique sur la tension primaire
Vingt fenêtres de chargeabilité programmables	Arithmétique, logarithmique, semi-logarithmique, Cole et définis par l’utilisateur
Réduction bruit	Automatique
Principales valeurs lues	Résistivité apparente (ohm*m), tension primaire (mV), déviation standard de la tension primaire, courant (uA), chargeabilité et déviation standard de la chargeabilité
Piles	Deux piles Li-ion rechargeables internes et un boîtier de batteries Li-ion rechargeable externe optionnel
Boîtier	Coffret Pélican robuste et étanche aux conditions atmosphériques
Compatibilité	Ordinateur portatif de terrain Allegro2 de Juniper Systems Inc.	Ordinateur portatif de terrain Allegro2 ou Archer2 de Juniper Systems Inc.	Ordinateur portatif de terrain Archer2 de Juniper Systems Inc.
Caractéristiques électriques
Résistance de contact	Jusqu’à 1,5 MΩ
Forme d’ondes	Domaine du temps : ON+, OFF, ON-, OFF Base de temps : 0.5, 1, 2, 4, 8 et 16 secondes
Impédance d’entrée	5 GΩ à 0,125 Hz et 130 MΩ à 7Hz
Tension primaire	± 10µ à ± 15V pour tous les canaux
Protection	500V (sur chaque canal)
Signal d’entrée	Vrai différentiel en configuration dipôle
Mesure de tension	Résolution 1µV, Précision ≤ 0.15%
Mesure de la chargeabilité	Résolution 1µV/V, Précision ≤ 0.4%
Ajustement du SP	Compensation automatique de la dérive par pas de 150µ, avec résolution de 1µV
Filtre	Bessel passe-bas 15Hz de huit pôles, Filtres 50 et 60Hz

Accessoires optionnels

• Rouleau de fils

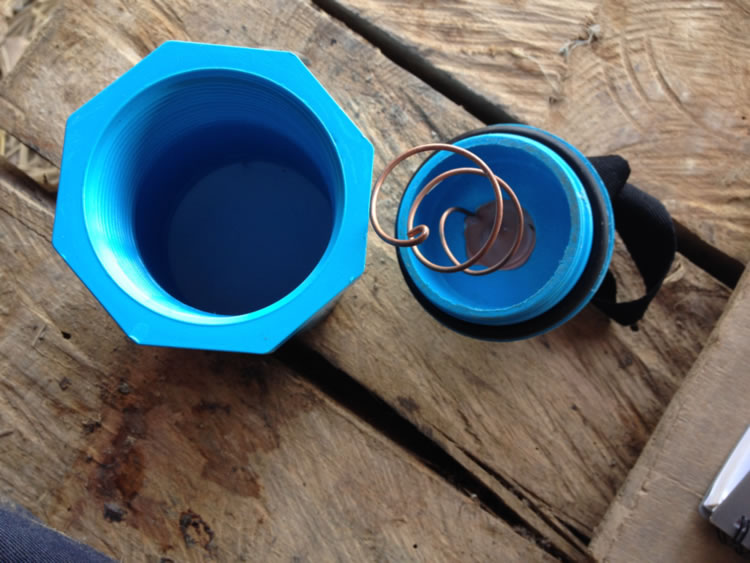

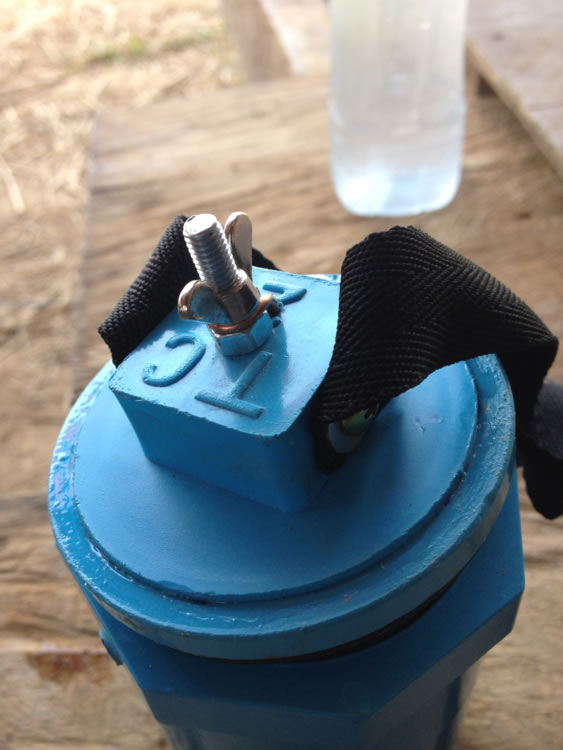

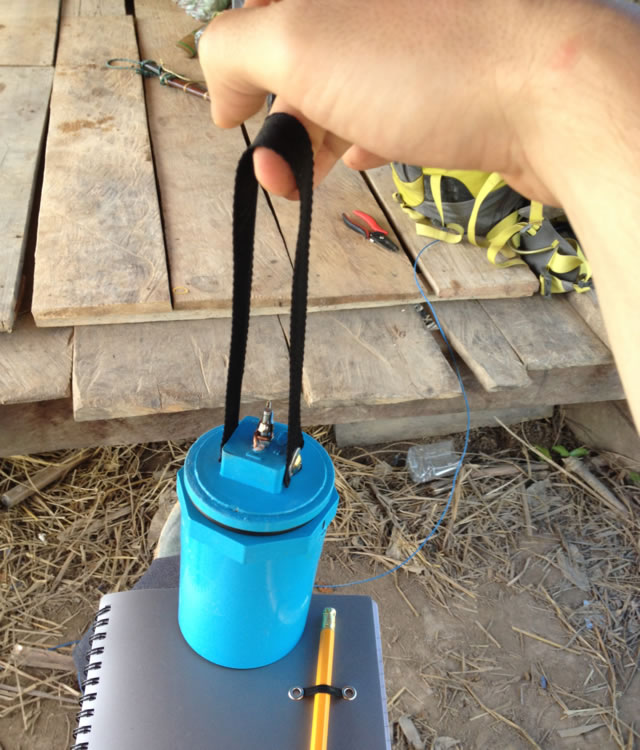

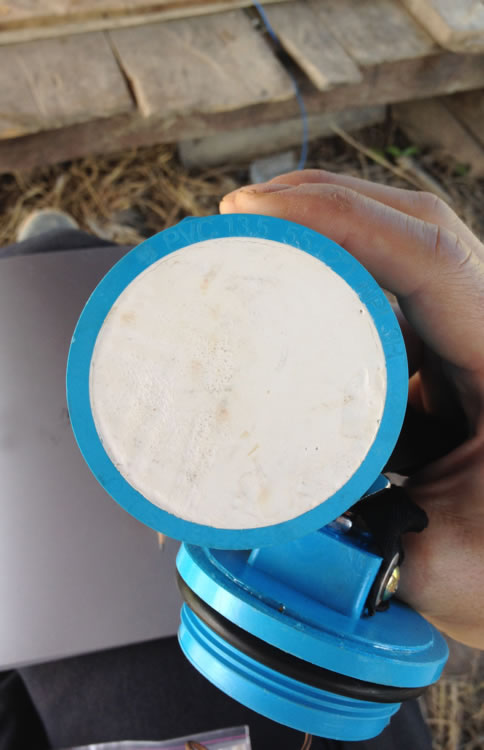

• Pots poreux non polarisables
• Électrode non polarisable

Amélioration continue

En 2014, Instrumentation GDD a dévoilé une nouvelle version améliorée du logiciel pour les Récepteurs PP qui permet les configurations suivantes : pôle-dipôle, pôle-pôle, 3D gradient et la configuration multi-lignes (1/32, 2/16, 4/8). Ce logiciel amélioré augmente également la productivité avec l’ajout de raccourcis sur le clavier de l’ordinateur portatif de terrain Allegro. Le processus de démarrage d'acquisition est maintenant plus facile et beaucoup plus rapide. De plus, une nouvelle base de temps de 16 secondes a également été incluse dans les deux instruments PP de GDD. Aussi, l'option GPS a été considérablement améliorée avec un nouveau format de fichier de sortie avec une extension .gps. Les données de ce fichier sont les mêmes que ceux du fichier .gdd et comprend l’enregistrement de la date et l’heure sur le GPS.

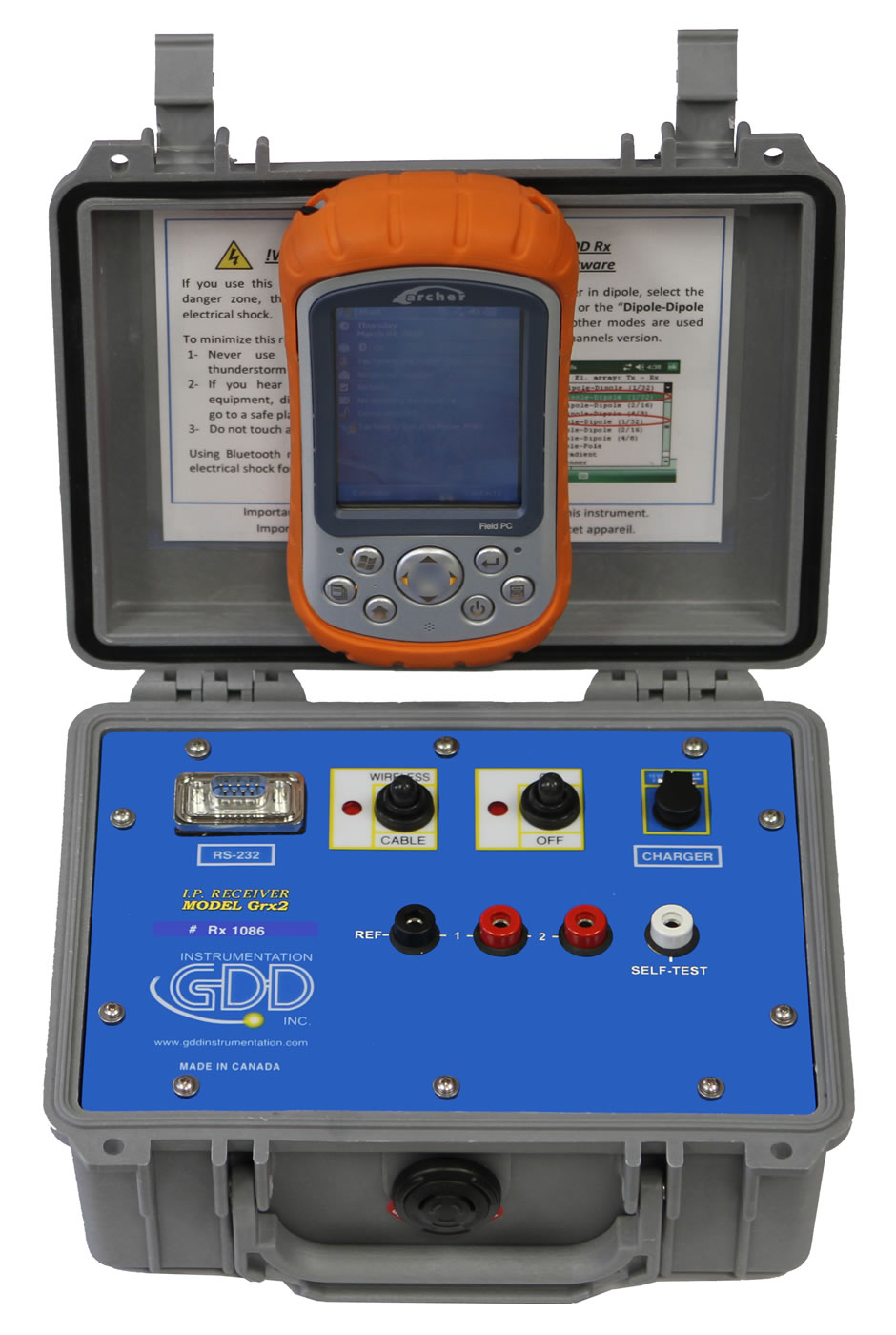

Avec le Récepteur PP de GDD, modèle GRx2, 2 canaux qui est plus léger, compact, peu coûteux et avec l’option GPS, vous pouvez maintenant enregistrer la tellurique / bruit et l’enlever de vos données de résistivité et de chargeabilité afin d’obtenir de meilleurs résultats. Un connecteur externe est maintenant installé sur le boîtier Pélican permettant de connecter les fils des électrodes tout en conservant le boîtier Pélican fermé alors qu’un deuxième connecteur externe permet de brancher le boîtier de batteries externes afin de pouvoir maintenir l’unité fermée sur le terrain. Ainsi, vous pouvez garder le Récepteur PP dans votre sac à dos, par exemple, permettant ainsi de le protéger contre la poussière et la pluie ainsi qu’à l’opérateur de demeurer debout.

Tous les nouveaux Récepteurs PP de GDD possèdent ces nouvelles caractéristiques. Les anciens modèles peuvent être améliorés sur demande.
