Sistema SSW
Mide la conductividad EM y la susceptibilidad magnética relativas.
¿Porque dinamitar cuando es posible evitarlo? Aquí esta la razón porque se debería utilizar el sistema SSW desarrollado por Instrumentation GDD Rápido y de bajo costo, permite reducir la voladura, controlar la dilución y aumentar el contenido en mineral en una operación minera.
El Sistema SSW es un aparato electromagnético liviano, portátil y eficaz que mide de manera independiente el contenido conductor y/o magnético del mineral en los agujeros de producción. Puede hasta medir los cuerpos conductores en un ambiente magnético.
Sondear una perforación con la ayuda de la sonda SSW de GDD lo ayudará a determinar la ubicación del mineral con alto contenido en comparación con él que no tiene ningún contenido o con bajo contendido. Utilizando este instrumento, sabrá exactamente a donde detener la voladura traduciéndose en economía de tiempo y de dinero. La sonda SSW también ofrece la posibilidad de descubrir zonas de mineral con alto contenido, que en otros casos hubieran sido dejadas en el lugar sin posibilidad de haberlas descubiertas. ¡Aumente el contenido en mineral al molino y deshágase de la piedra sin valor!
Características
- Medida de la susceptibilidad magnética y de la conductividad EM relativas
- Obtenga resultados rápidamente. Puede sondear una perforación de 30 metros de profundidad a intervalos de 10 cm en menos de 2 minutos
- Resistente a los choques , portátil y hermético a las condiciones atmosféricas
- Datos de visualizados en tiempo real
- Cables SSW de diferentes largos (30 m, 60 m, etc.)

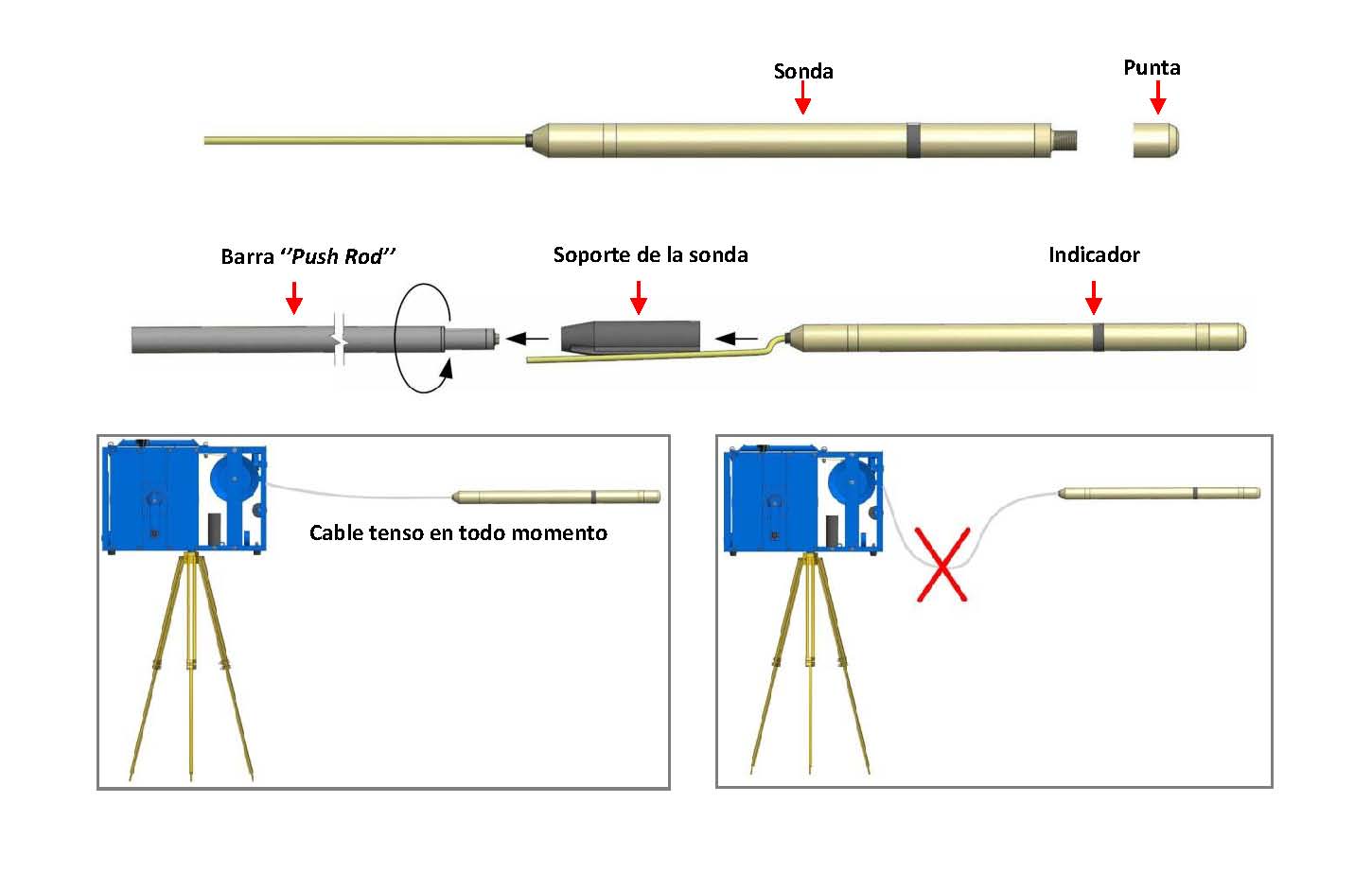

- Varillas pulsador y porta-sonda opcionales para agujeros en altura
- Transferencia de datos del modulo de lectura hacia su computador
- Mide directamente tres parámetros diferentes : la conductividad EM relativa (HFR1 - contenido conductor), la conductividad EM intrínseco (Rt2 – calidad del conductor) y susceptibilidad magnética relativa del material (MAG3 – contenido magnético)
- Dominio de aplicación : exploración minera, explotación minera y otros dominios relacionados
|
Especificaciones – Sistema SSW | |
|---|---|
|
Peso total |
27 kg + 10 kg (trípode del torno elevador manual ) |
|
Dimensión total |
60 x 25 x 50 cm / 23 x 23 x 119 cm |
|
Temperatura de operación |
-40° C a +50° C |
- El valor HFR (respuesta alta frecuencia) representa una reacción específica dentro de las altas frecuencias (en Hz) con la presencia de un conductor cerca de la sonda. Le HFR da la cantidad de material conductor (conductividad relativa).
- El valor Rt (ratio) indica la calidad de un conductor y es independiente de la cantidad de material presente (conductividad intrínseca). Le Rt no es afectado por el volumen de material conductor y califica el conductor según una escala establecida entre 0 % (débil) et 100 % (excelente).
- El valor MAG (respuesta magnética) representa una reacción específica de la sonda (en Hz) a la presencia de mineral magnético, en particular de un cuerpo que contienen de la magnetita. El MAG da la cantidad de material magnético (susceptibilidad relativa).
